| 氣動切斷閥是否需要設置手輪機構 發布時間：21-05-29 |

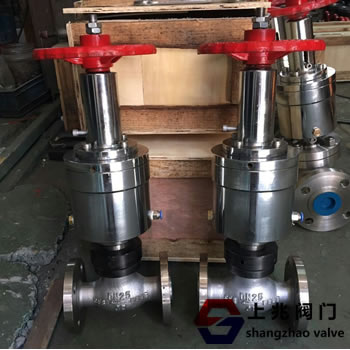

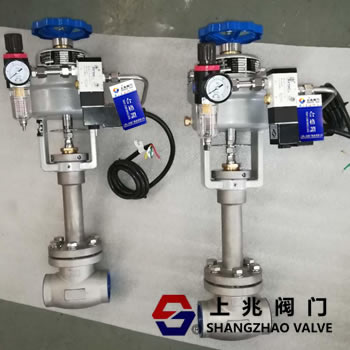

氣動切斷閥就是我們常說的氣動緊急切斷閥，也是自動執行器的一種。因其性能強大、切割效果好、流阻小等特點，深受大眾喜愛。因此，在石油和冶金中得到了廣泛的應用。電力和化工等相關行業。 但是很多人還有一個疑問，就是切斷閥需要配備手輪機構嗎？ 我?guī)阌懻撨@個問題。 一。氣動切斷閥設置手輪機構的作用是什么？ 1.當氣源信號或電信號失效，或執行機構的主要部件如膜片、彈簧、密封件、傳動裝置等損壞時，應將自動操作改為手動操作，并可采用手輪機構繼續 維護調節閥的調節功能。 2。手輪機構也可作為調節閥門行程的限制器。 限制函數 3。手輪機構可提高調節閥操作的可靠性。 如果在調節閥上加一個旁路，投資成本大，占地面積大，口徑大或使用貴金屬時成本較高。 無論投資成本還是占地面積，都使用手輪機構更劃算。 二。 氣動切斷閥相關標準規定了手輪機構的要求 1。自動化儀表選型設計規范HG/T 20507-2014 11.9.7 手輪機構的設置應滿足以下要求 1 對于不帶旁路的控制閥，應設置手輪機構。n 2 緊急切斷閥的控制閥采用工藝生產安全聯鎖，不應設置手輪機構。 3 手輪不應用于閥門的機械限位。 2。石油化工自動化儀表選型設計規范SH/T 3005-2016   10.1.12 控制閥附件的選用應滿足以下要求： b 手輪機構應在以下情況下使用： 1 無截止閥和旁通閥的調節閥； 2手輪不能用于閥門的機械限位，除非有特殊場合，其他方法不適用于機械限位； 3特殊控制閥門 10.3.6.12 氣動執行器的手輪選擇應滿足以下要求： a 手輪應側裝，除非執行器有特殊要求； b 手輪的手動和自動位置應標清楚，自動位置應有鎖緊機構； c 手輪必須能在無電源和無電壓情況下控制執行器ve 載荷設計條件； d 閥門啟閉操作方向應在手輪上標明，手輪不得用作機械限位器行走。 10.3.7.10電動執行器的手輪是標準配置。離合器機構的設計應保證電機操作優先于手輪操作。每當電機啟動時，手輪操作應自動脫離。 3。石化緊急停機及安全聯鎖系統設計導則 SHB-Z06-1999 應配備安全復位功能 三。氣動切斷閥是否需要配備手輪機構？ 切斷閥是否配備手輪機構，沒有準確的答案，主要是考慮到不同的應用場景，應該有一個權衡的關系。 1 從HG/T20507-2014的要求來看，主要以互鎖為主，避免影響手輪的設計對聯鎖動作的執行。 2SH/T3005-2016 沒有指定是否需要設置，但它提出了一些基本約束。 3 一般而言，與安全聯鎖相關的截止閥不應設置手輪機構。 對于其他不參與安全聯鎖的切斷閥，從工藝生產的角度，按照工藝控制的重要性，沒有旁通閥，閥門故障不會導致生產癱瘓。有限的可控時間。 Bottom，可以添加手輪機構。 在這種情況下，考慮到正常操作時可能出現人員誤操作，手動關閉閥門等，可以考慮增加相應的管理措施，如手輪鎖死或手輪拆卸。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
